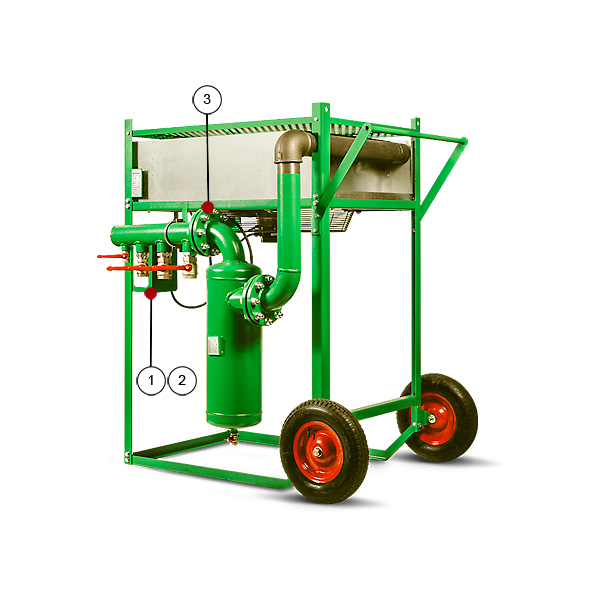

Доохладители сжатого воздуха Contracor ACP/ACE - раздаточный коллектор на три или четыре шаровых крана
Конденсат и масла в системе абразивоструйной очистки вызывают комкование абразива и возможную блокировку дозатора, рукавов и сопел. Сухой, очищенный сжатый воздух предотвращает комкование абразива, увеличивает производительность и снижает расходы на обслуживание. Доохладители сжатого воздуха ACP/ACE это экономически эффективный путь удаления до 95% конденсата и масел, обычно находящимися в сжатом воздухе. Сухой воздух предотвращает появление влажного абразива, приводящего к повышенному износу, повышении простоев и дополнительному техническому обслуживанию.
Область применения
Абразивоструйная очистка, окраска методом безвоздушного распыления с пневматическим приводом, нанесение торкретных смесей, строительные и дорожные работы с пневмоинструментом
Предназначены для работы
С передвижными и стационарными винтовыми компрессорными установками любых марок. Сжатый воздух, поступающий из дизельного компрессора, имеет высокую температуру - порядка 90°С. При такой температуре сжатый воздух содержит большое количество влаги в парообразной форме. Если не использовать доохладитель и циклонный сепаратор конденсата, при производительности компрессора 5.7 м3/мин при давлении 7 бар сжатый воздух выносит в систему до 21.5 литра воды в час. Доохладители сжатого воздуха ACP/ACE охлаждают сжатый воздух до температуры на 3° С - 10° С выше температуры окружающей среды. После охлаждения воздуха пары влаги конденсируются и до 95% сконденсированной влаги может быть удалено из системы.
Функциональные особенности
- Передвижная конструкция.
- Пневматический или электрический привод.
- Эффективный циклонный сепаратор.
- Раздаточный коллектор на три или четыре шаровых крана.
- Регулятор давления / фильтр / маслёнка (ACP).
- Электромагнитный пускатель в герметичном корпусе (ACE).
- Надувные колеса.
|
|
ДООХЛАДИТЕЛЬ ACP оснащен регулятором давления для управления воздушным потоком вентилятора, фильтром и маслёнкой для долговечности пневмопривода. |
 |
ДООХЛАДИТЕЛЬ ACE оснащен электромагнитным пускателем с влаго- и пылестойким корпусом. |
 |
В СТАНДАРТНОМ ИСПОЛНЕНИИ доохладители ACP/ACE укомплектованы эффективным циклонным сепаратором, который способен удалять из сжатого воздуха до 95% сконденсированной влаги. |
Технические характеристики
| Модель | ACE-1 | ACE-2 | ACE-3 | ACP-1 | ACP-2 | ACP-3 |
| Максимальное рабочее давление, бар | 12 | |||||
| Максимальная производительность, м3/мин | 20 | 30 | 45 | 20 | 30 | 45 |
| Напряжение питания, В/Гц | 380~ / 50 | - | ||||
| Потребляемая мощность, кВт | 0,3 | 0,7 | 0,9 | - | ||
| Давление воздушного мотора min/max, бар | - | 2 / 6 | ||||
| Потребление сжатого воздуха при min/max давлении воздушного мотора, м3/мин | - | 0,6 / 1,4 | ||||
| Резьбовое соединение, вход | 1.1/2" | 2" | 3" | 1.1/2" | 2" | 3" |
| Резьбовое соединение, выход | 1 x 3/4" 1 x 1" 1 x 1 1/4" |
1 x 3/4" 1 x 1 1/4" 1 x 1 1/2" |
1 x 3/4" 1 x 1 1/4" 2 x 1 1/2" |
1 x 3/4" 1 x 1" 1 x 1 1/4" |
1 x 3/4" 1 x 1.1/4" 1 x 1 1/2" |
1 x 3/4" 1 x 1 1/4" 2 x 1 1/2" |
Информация для заказа
| Код заказа | Модель | Описание |
| 14390001 | ACP-1 | Охладитель сжатого воздуха (пневмодвигатель), производительность 20 м3/мин |
| 14390002 | ACP-2 | Охладитель сжатого воздуха (пневмодвигатель), производительность 30 м3/мин |
| 14390003 | ACP-3 | Охладитель сжатого воздуха (пневмодвигатель), производительность 45 м3/мин |
| 14390011 | ACE-1 | Охладитель сжатого воздуха (электродвигатель), производительность 20 м3/мин |
| 14390012 | ACE-2 | Охладитель сжатого воздуха (электродвигатель), производительность 30 м3/мин |
| 14390013 | ACE-3 | Охладитель сжатого воздуха (электродвигатель) |
Руководство по эксплуатации Contracor ACP/ACE
