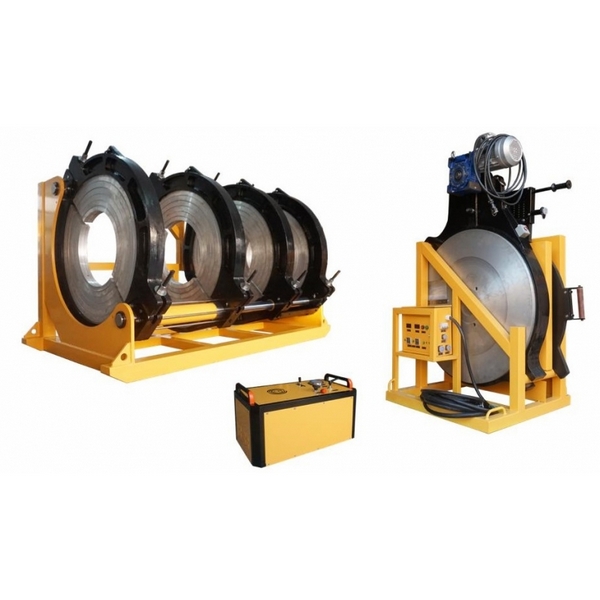

Аппарат для стыковой сварки полиэтиленовых труб МСПТ-1000 - лучший вариант среди бюджетных аппаратов на рынке
Гидравлический аппарат стыковой сварки полимерных труб МСПТ-1000 является лучшим вариантом среди аппаратов средней ценовой линейки рынке, а по соотношению цена/качество, несомненно лучшим среди всех предлагаемых аппаратов, так как обладает высоким качеством и не уступает дорогим европейским аппаратам, имеет большой эксплуатационный ресурс, изготовлен из высококачественных комплектующих, по функциональным возможностям является лидером и не имеет полных аналогов, а по цене значительно дешевле европейских аппаратов.
Преимущества перед аналогами:
- собирается из комплектующих высокого качества;
- маслостанция защищена кожухом от загрязнения;
- наличие транспортировочных петель на верхних хомутах;
- удлиненные кабели и рукава;
- установлена система поддержания точного давления при отключении гидронасоса;
- высокая ремонтопригодность, простота обслуживания;
- наличие запчастей и сервиса;
КОМПЛЕКТ ПОСТАВКИ:
- Центратор (позиционер) с четырьмя зажимами (хомутами) для фиксации свариваемых труб.
- Маслостанция с гидроаккумулятором (гидроблок);
- Торцеватель с электроприводом для выравнивания торцов ПЭ труб перед процессом сварки.
- Электронагреватель (зеркало).

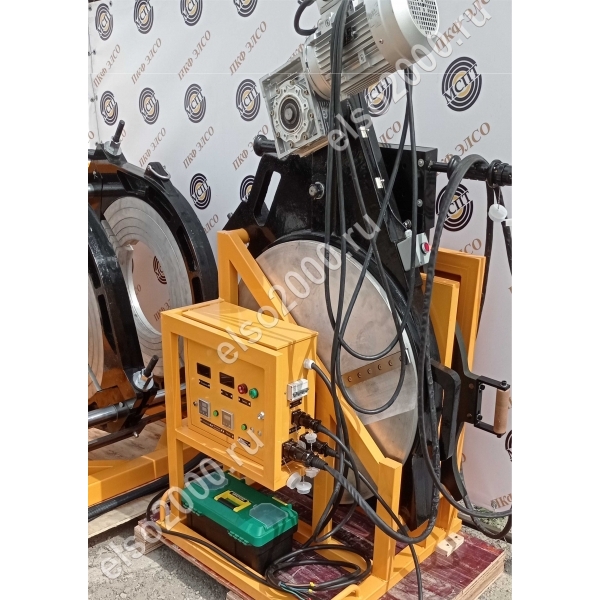

- Бокс (контейнер) для хранения и переноски электроторцевателя и электронагревателя.

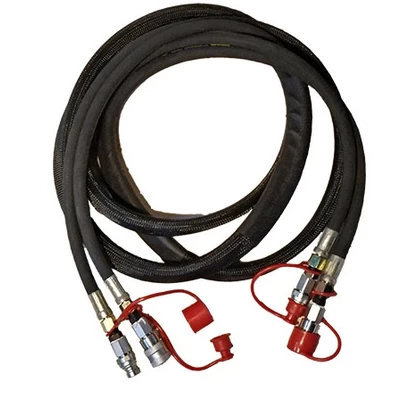

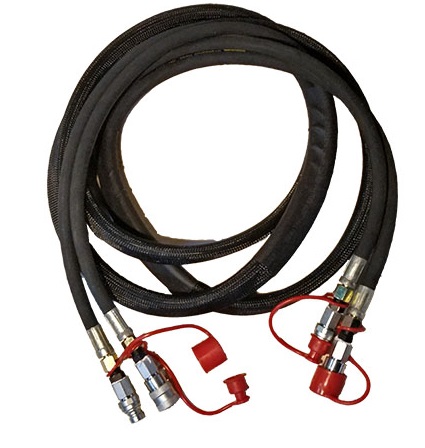

- Гидравлические шланги с БРС для быстрого соединения центратора с маслостанцией.
- Редукционные вкладыши (полный комплект на все диаметры труб, указанные в ТХ).
- Болты для крепления вкладышей всех диаметров (полный комплект).
- Инструмент и ЗИП.
Основные узлы (составные части) МСПТ-1000

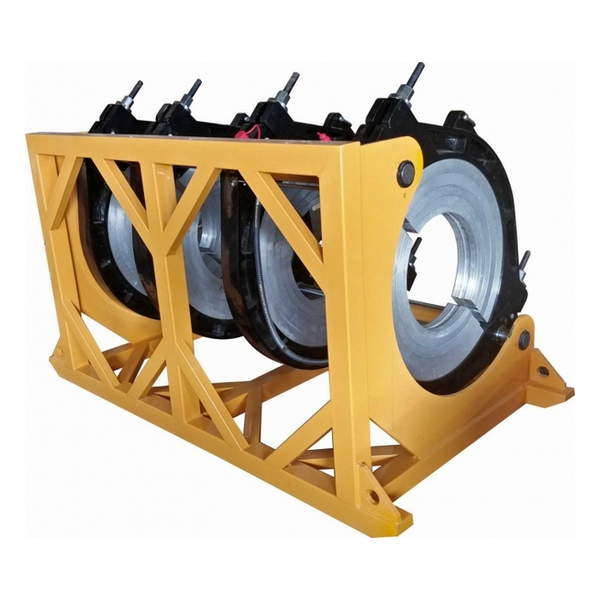

Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
- транспортировочные петли на верхних зажимах хомутов;
- устройство отрыва нагревателя от труб;
- редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать; литые самофиксирующиеся (можно не использовать болты при частой смене вкладышей);
- зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
- рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
- гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;

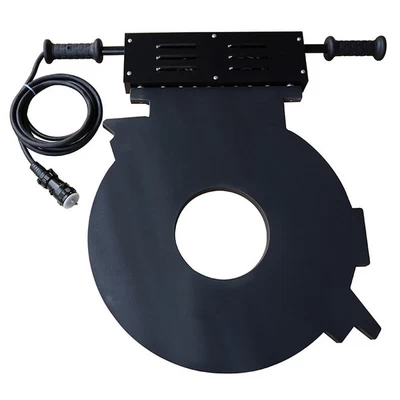

Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
- качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
- высокое качество сборки и простота конструкции;
- авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
- удлиненные кабели и рукава (РВД) для удобства работы;

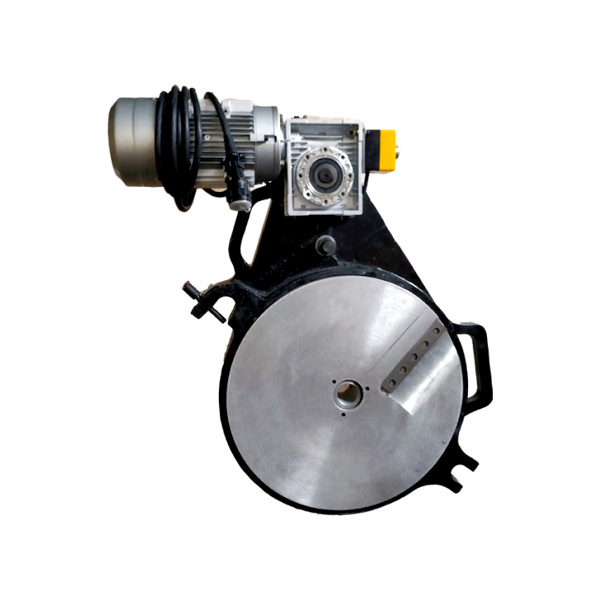

Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
- высокое качество материалов, комплектующих и сборки;
- удлиненный кабель питания;
- масло в редукторе;
- расширенный диапазон торцевания.

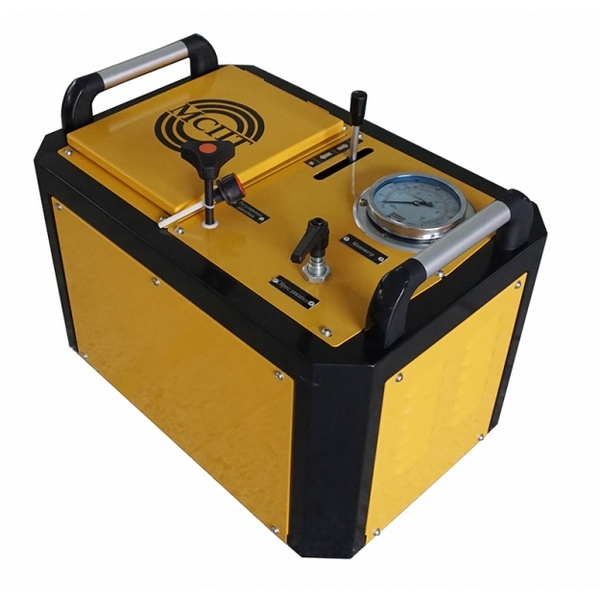

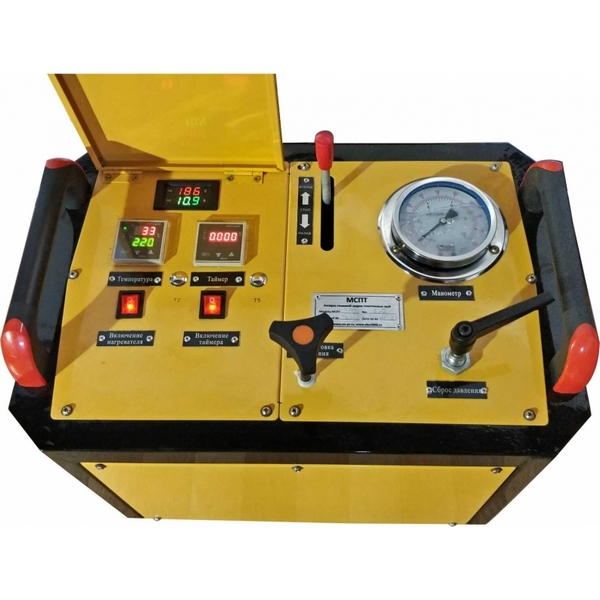

Маслостанция (гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
- компактные размеры и небольшой вес;
- металлический защитный кожух;
- возможность установки цифрового манометра;
- установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
- удлинённые рукава высокого давления с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
По дополнительному запросу аппараты комплектуются
- фланцевый адаптер (зажим для втулок)
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики
| Модель: | МСПТ-1000 |
| Материалы | PE, PP, PVDF* |
| Диаметры свариваемых труб | 450,500,560,630,710,800,900,1000 |
| Температура окружающей среды | －15～+45°С |
| Питание | 380V±10%, 50 Гц |
| Суммарная мощность электрооборудования | 22,4 кВт |
| Нагревательный элемент | 18,0 кВт |
| Привод торцевателя | 2,2 кВт |
| Гидравлический привод | 2,2 кВт |
| Макс. температура нагревательного элемента | 270°С |
| Общий вес, кг, нетто/брутто | 1444/1720 (9,63 м3) |
| Транспортировочные габариты, мм | 2600х1600х1700, 970 кг. (7,1м3) 1190х900х2120, 660 кг. (2,3м3) 840х480х560, 76 кг. (0,23м3) |
* Полиэтилен / Полипропилен / Поливинилиденфторид
