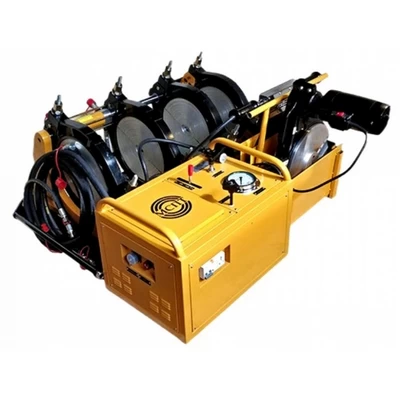

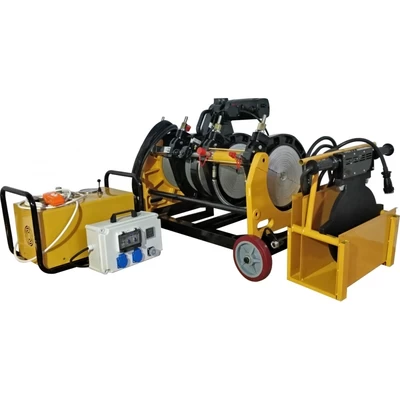

Сварочный аппарат для стыковой сварки полиэтиленовых труб МСПТ-355-ПРО - лучший вариант среди бюджетных аппаратов на рынке СНГ
Гидравлический аппарат для стыковой сварки полиэтиленовых труб МСПТ-355-ПРО является лучшим вариантом среди бюджетных аппаратов на рынке СНГ, а по соотношению цена/качество, возможно, лучшим среди всех предлагаемых аппаратов, так как обладает достаточно высоким качеством и не сильно уступает дорогим брендовым аппаратам, изготовлен из качественных комплектующих, по функциональным возможностям превосходит многие аналоги, а по цене значительно дешевле европейских аналогов.
Идеальный вариант для тех, кто ценит качество, но не согласен переплачивать за бренд. Учитывая сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, можно с уверенностью говорить, что эта модель вне конкуренции.
Комплект поставки:.
- Центратор на колесной раме (диаметр колёс 200 мм.) и с двумя транспортировочными ручками
- Маслостанция в еврокожухе, с пультом ДУ
- Торцеватель с концевым выключателем и диапазоном торцевания от 40 до 355 мм.
- Электронагреватель с удлиненным кабелем (4 м.) и безрезьбовым авиаразъёмом
- Блок питания в отдельном пластиковом ящике и с разъёмом для протоколёра

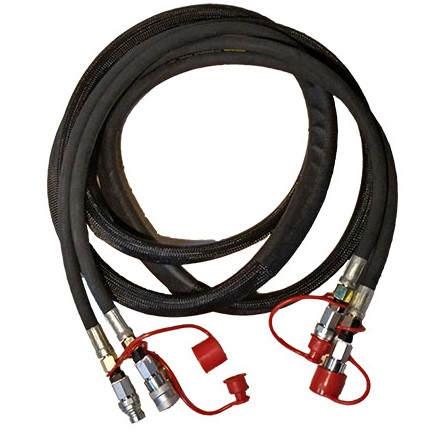

- Гидравлические шланги (2 шт.) удлинённые (4 м.), помещены в защитную оплётку
- Редукционные вкладыши 40,50,63,75,90,110,125,140,160,180,200,225,250,280,315 мм.

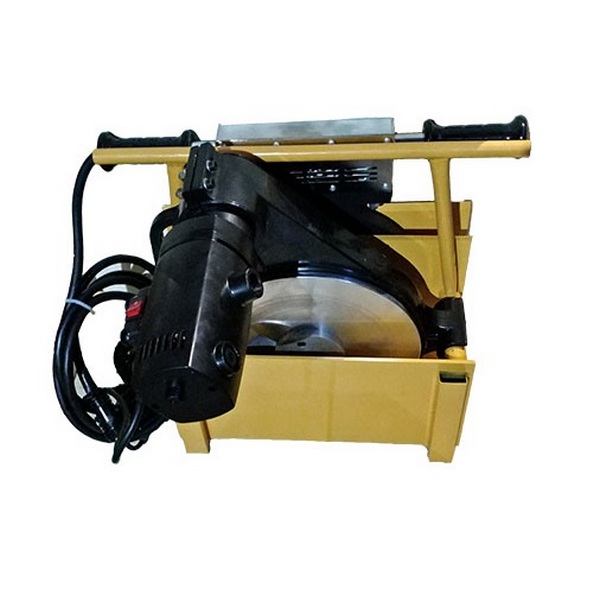

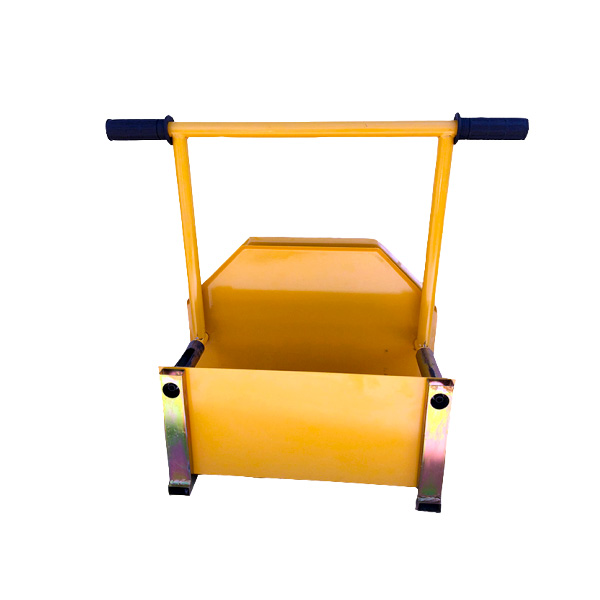

- Бокс для хранения торцевателя и нагревателя
- Болты для крепления вкладышей всех диаметров (полный комплект)
- Инструмент (гаечный ключ и отвертка) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель, кнопка включения торцевателя, токосъёмные щетки электромотора).
- Опорные ролики (2 шт.)
- Фланцевый адаптер
Преимущества перед аналогами:
-при изготовлении используются дорогие и качественные материалы и комплектующие;
-самая полная комплектация с расширением всех возможных функциональных возможностей;
-высокое качество сборки, оперативность гарантийного и сервисного реагирования;
-высокая ремонтопригодность, наличие 100% запчастей и сервиса 7/24;
-возможность установки на колеса для транспортировки;
-расширенный диапазон сварки;
-возможность подключения пульта дистанционного управления гидроблоком;
-маслостанция (гидроблок) в шумо-грязезащитном кожухе;
-установлена система поддержания точного давления при отключении гидронасоса;
-установлен дополнительный концевой выключатель на электроторцевателе для безопасности (от случайного включения)
Основные узлы (составные части) МСПТ-355-ПРО

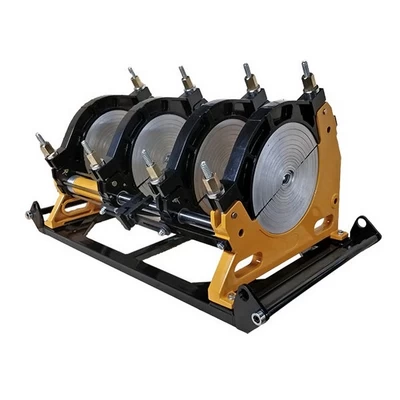

Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-две съёмных ручки для переноски;
-расширенный диапазон сварки от 40 мм. до 355 мм;
-устройство отрыва нагревателя от труб;
-редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать; литые самофиксирующиеся (можно не использовать болты при частой смене вкладышей);
-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;
-возможность установки на раму с колесами 200 мм;
-возможность установки колес 110 мм на одну из ручек (для цеховых условий);

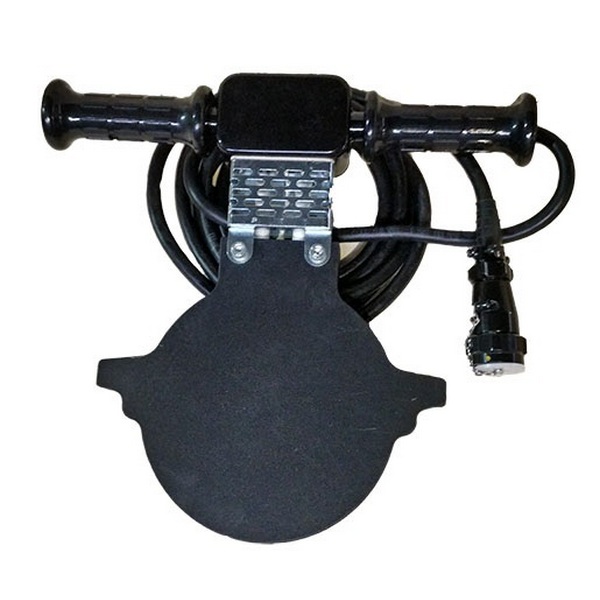

Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
-высокое качество сборки и простота конструкции;
-авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
-удлиненные кабели и рукава (РВД) для удобства работы 4 м. на аппаратах до 355 мм и 5 м. на аппаратах больших диаметров (у аналогов обычно 3 м);

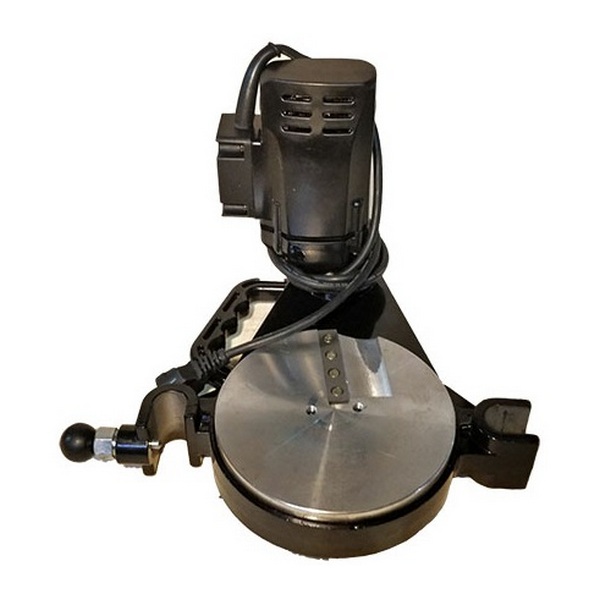

Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-качественный надёжный электродвигатель;
-расширенный диапазон торцевания (40 - 355 мм);
-концевой выключатель от несанкционированного включения во время переноски (защита оператора);
-удлиненный кабель питания 4 м (обычно 3 м.);
-все детали передаточного механизма повышенной прочности (цепь, звездочки, валы изготовлены из более прочного металла и крупнее размером в отличие от аналогов);
-мощный и надежный фиксатор (защелка);
-защитная крышка из толстого металла с дополнительными винтовыми креплениями на самых концах узких частей, что предотвращает попадание стружки внутрь торцевателя и защищает передаточный цепной механизм от износа и выхода из строя.

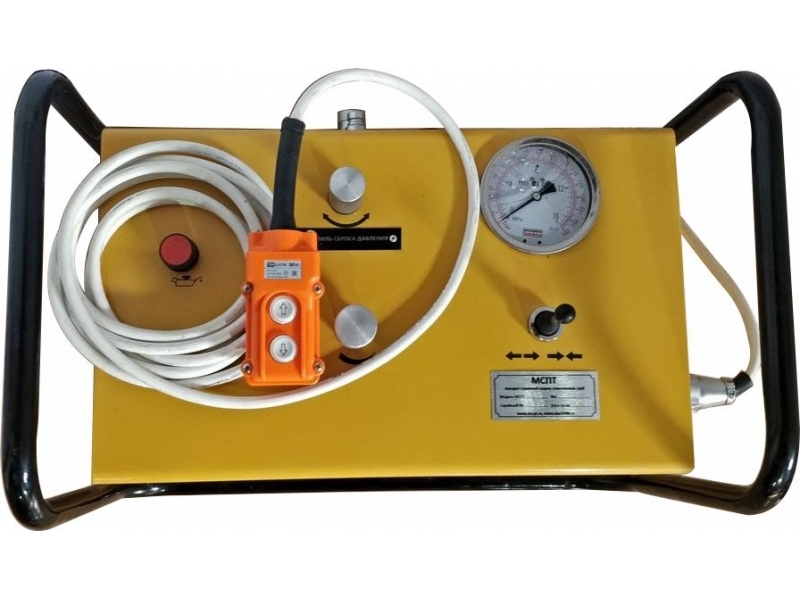

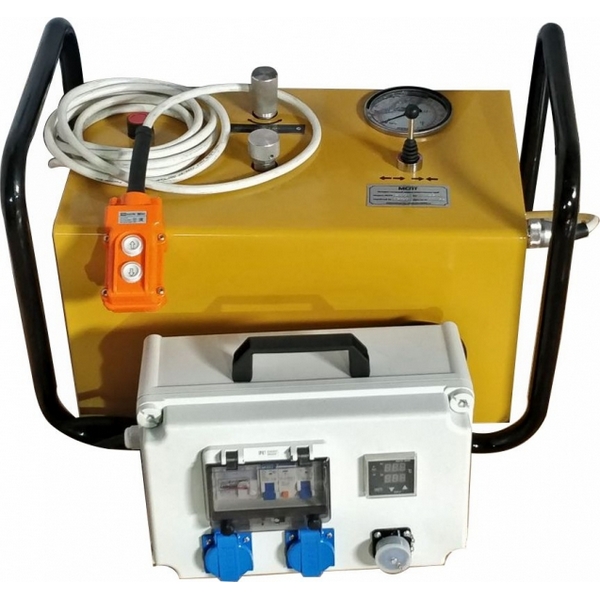

Маслостанция (Гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-компактные размеры и небольшой вес;
-металлический защитный кожух;
-блок питания в отдельном пластиковом ящике;
-возможность установки цифрового манометра;
-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
-пульт дистанционного управления (ПДУ) маслостанцией;
-разъём для подключения блока протоколирования;
-удлинённые рукава высокого давления (4 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
По дополнительному запросу аппараты комплектуются:
- блок протоколирования (регистратор данных сварочного процесса).
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики
| Модель: | МСПТ-355-ПРО |
| Материалы | PE, PP, РВ, PVDF |
| Диаметры свариваемых труб | 40,50,63,75,90,110,125,140,160,180,200,225,250,280,315,355 |
| Температура окружающей среды | －15～+45°С |
| Питание | 220V±10% |
| Частота | 50 Гц |
| Потребляемый ток | 23 А |
| Общая S сечения цилиндров | 20 см2 |
| Суммарная мощность электрооборудования | 5.45 кВт |
| Нагревательный элемент | 3.5 кВт |
| Привод торцевателя | 1.2 кВт |
| Гидравлический привод | 0.75 кВт |
| Максимальное давление | 160 бар |
| Объем масляного резервуара | 3 л |
| Макс. температура нагревательного элемента | 300°С |
| Общий вес, кг | 201/240 (1,01 м3) |
| Транспортировочные габариты, мм | 1040х710х730 (0,54 м3) 800х750х780 (0,47 м3) |
* Полиэтилен / Полипропилен / Поливинилиденфторид
