Аппарат для стыковой сварки полиэтиленовых труб МСПТ-500-ПРО - лучший вариант среди аналогов на рынке СНГ
Гидравлический аппарат стыковой сварки полимерных труб МСПТ-500-ПРО является лучшим среди всех предлагаемых аппаратов на Российском рынке, так как обладает высоким качеством и не уступает дорогим европейским аппаратам, имеет большой эксплуатационный ресурс, изготовлен из высококачественных комплектующих, по функциональным возможностям является лидером и не имеет полных аналогов на нашем рынке, а по цене значительно дешевле европейских аппаратов. Учитывая такие параметры как сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, можно утверждать, что аппараты МСПТ вне конкуренции.
Комплект поставки:
- Центратор (позиционер) с четырьмя зажимами (хомутами) для фиксации свариваемых труб.
- Маслостанция (гидроблок) с блоком управления и электропитания, закрытая защитным кожухом, с гидроаккумулятором.
- Торцеватель с электроприводом для выравнивания торцов ПЭ труб перед процессом сварки.
- Электронагреватель (зеркало).

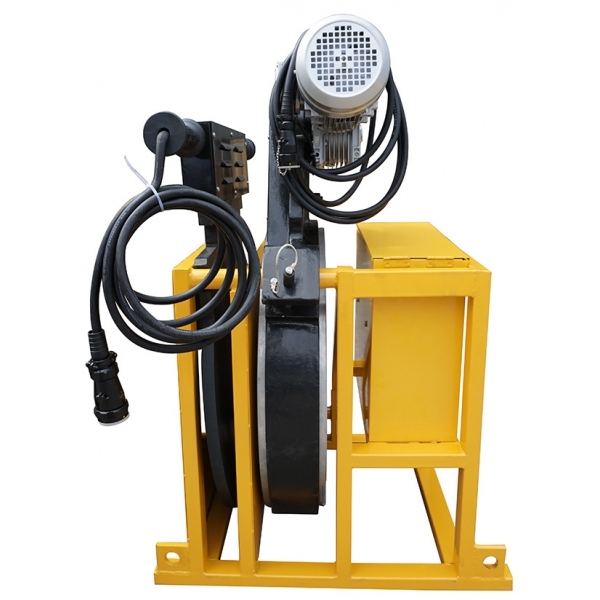

- Бокс (контейнер) для хранения и переноски электроторцевателя и электронагревателя.

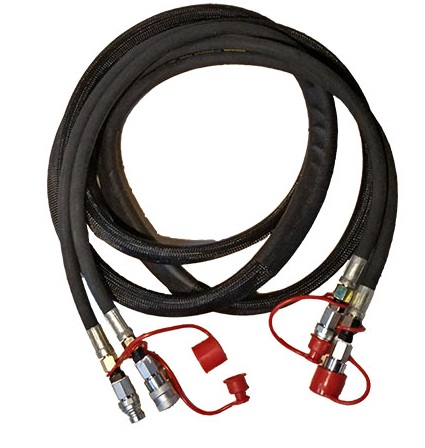

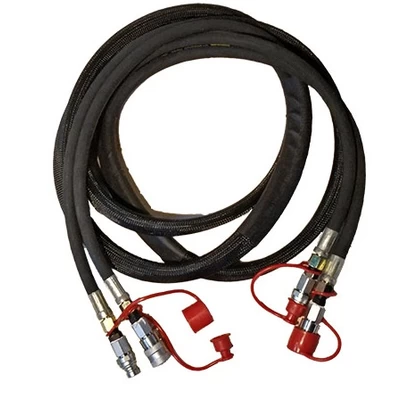

- Гидравлические шланги с БРС для быстрого соединения центратора с маслостанцией.
- Редукционные вкладыши (полный комплект на все диаметры труб, указанные в ТХ).
- Болты для крепления вкладышей всех диаметров (полный комплект).
- Инструмент (гаечный ключ и шестигранник) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель).

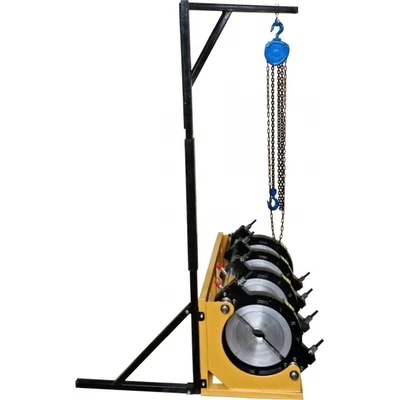

- Кран-балка с электроталью для подъёма торцевателя и нагревателя.
- Фланцевый адаптер (зажим для коротких втулок).
- Роликовые опоры (2 шт.)
Преимущества перед аналогами:
- Собирается из комплектующих высокого качества;
- Установлена система поддержания точного давления при отключении гидронасоса;
- Маслостанция защищена кожухом от загрязнения;
- Расширенный диапазон сварки;
- Высокая ремонтопригодность, простота обслуживания;
- Наличие запчастей и сервиса.
Основные узлы (составные части) МСПТ-500-ПРО (90-500 мм.)

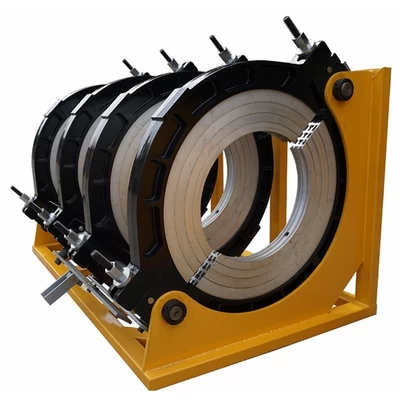

Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-расширенный диапазон сварки от 90 мм. до 500 мм;
-устройство отрыва нагревателя от труб;
-редукционные вкладыши на все диаметры свариваемых труб;
-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;

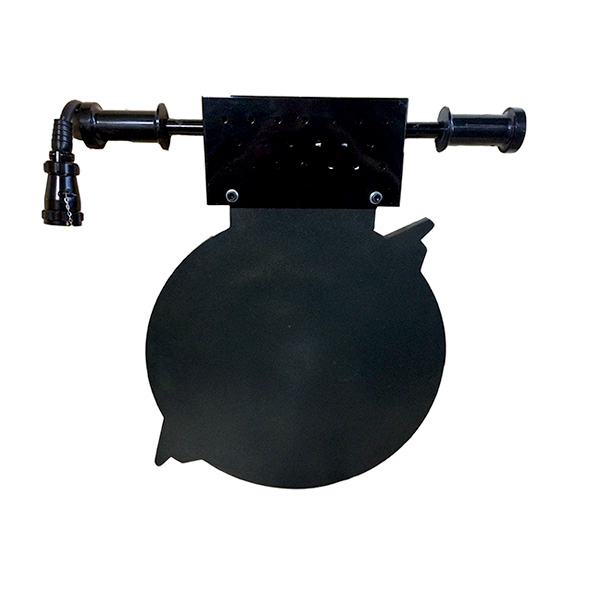

Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
-высокое качество сборки и простота конструкции;
-влагозащищённый разъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
-удлиненные кабели и рукава (РВД) для удобства работы 5 м. на аппаратах больших диаметров (у аналогов обычно 3,5 м);

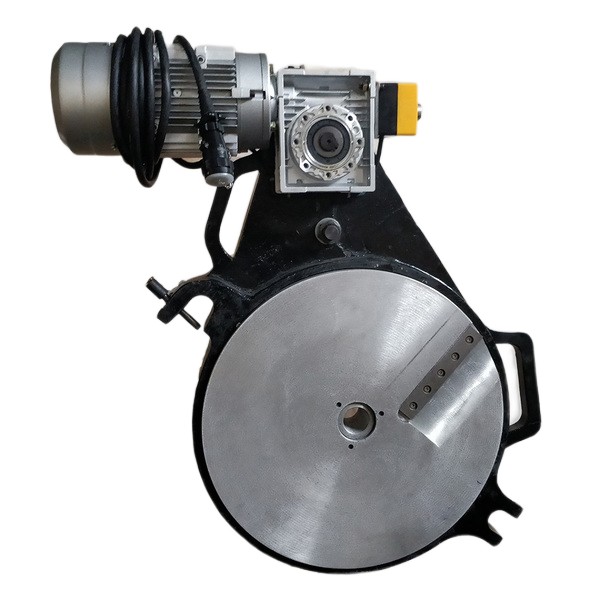

Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-расширенный диапазон торцевания (90 - 500 мм);
-удлиненный кабель питания 5 м.

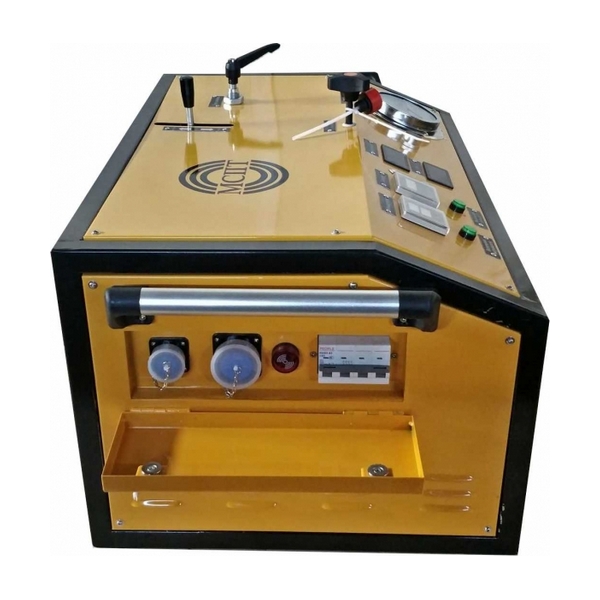

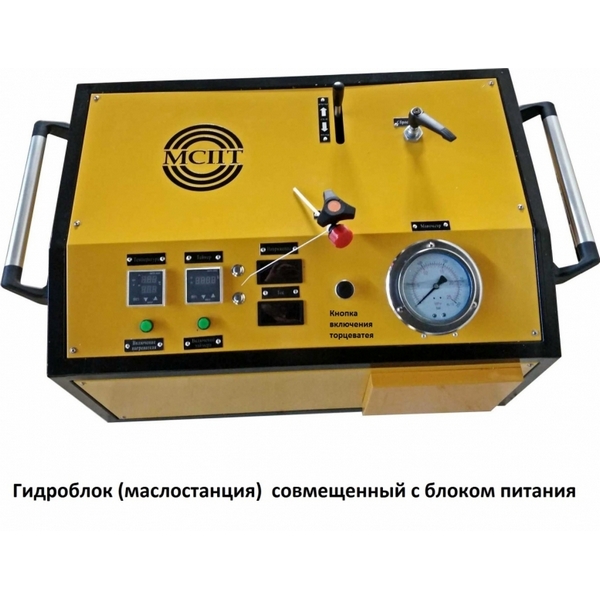

Маслостанция (Гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-совмещенные блок управления и блок электропитания;
-металлический защитный кожух;
-возможность установки цифрового манометра;
-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
-разъём для подключения блока протоколирования;
-удлинённые рукава высокого давления (5 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
По дополнительному запросу аппараты комплектуются:
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики
| Модель: | МСПТ-500-ПРО |
| Материалы | PE, PP, PVDF* |
| Диаметры свариваемых труб | 90,110,125,140,160,180,200,225,250,280,315,355,400,450 |
| Температура окружающей среды | －15～+45°С (спецзаказ от -30 до +45 градусов) |
| Питание | 380V±10%, 50 Гц |
| Общая S сечения цилиндров | 22 см2 |
| Суммарная мощность электрооборудования | 9.5 кВт |
| Нагревательный элемент | 6.5 кВт |
| Привод торцевателя | 1.5 кВт |
| Гидравлический привод | 1.5 кВт |
| Максимальное давление | 160 бар |
| Объем масляного резервуара | 3 л |
| Макс. температура нагревательного элемента | 300°С |
| Общий вес, кг, нетто/брутто | 475/500 (3,4 м3) |
| Транспортировочные габариты, мм | 1550х1080х1080, 216 кг. (1.81м3) 1380х1180х780, 170 кг. (1,27м3) 845х640х580, 53 кг. (0,32м3) |
* Полиэтилен / Полипропилен / Поливинилиденфторид
