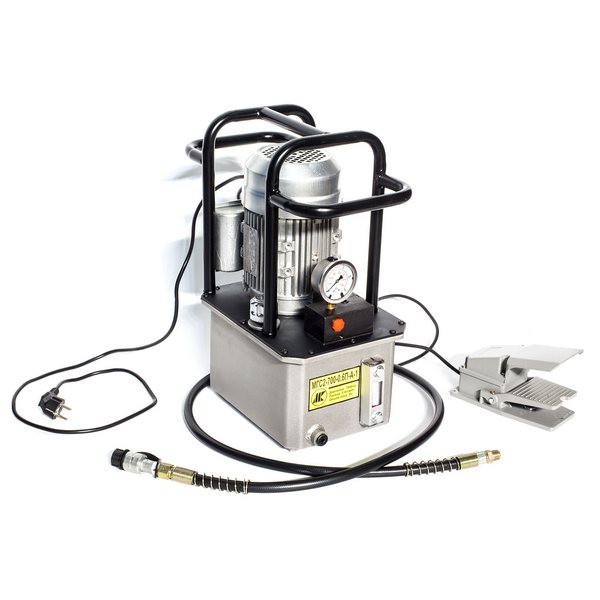

Маслостанция Инстан МГС2 700-0.6П-А-1 оснащена педалью, с двухпозиционным распределителем одностороннего действия, автоматический обратный ход.
Переносная маслостанция МГС2 700-0.6П-А-1 с педалью используется в качестве привода для опрессовщиков кабелей, пресс-перфораторов, шиногибов, шинорезов, прессов, трубогибов, домкратов гидравлических, силовых гидроцилиндров и любого другого инструмента с пружинным возвратом штока, , не требующего удержания давления при остановке подачи масла.
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе.
Маслостанция оснащена шестиплунжерным аксиальным насосом:
- 3 плунжера низкого давления для обеспечения высокой производительности (3,5 л/мин) на холостом ходу;
- 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.6 л/мин.
То есть при выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3,5 л/мин.
Бак маслостанции МГС2-700-0.6П-А-1 выполнен из толстого алюминия, что также существенно уменьшает уровень шума, производимого насосным блоком.
Маслостанция снабжена защитным каркасом.
Принцип работы:
При нажатии на педаль запускается двигатель. Масло под давлением поступает в гидроцилиндр рабочего инструмента. Шток гидроцилиндра выдвигается, сжимая или растягивая возвратную пружину, расположенную внутри гидроцилиндра. При отпускании педали, двигатель выключается, а клапан сброса давления открывается. Т.е. шток гидроцилиндра возвращается в исходное положение сразу после отпускания педали. Это удобно при совершении часто повторяющихся операций таких, как перфорация отверстий, резка или гибка.
Педаль при необходимости можно заменить на кнопочный тельферный пульт или другой вид выключателя.
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе. В исходном положении поршня гидроцилиндра, уровень масла должен доходить до верха смотрового окошка. Это требуется для смазывания и охлаждения плунжерного насоса.
Технические характеристики
| Модель: | МГС2 700-0.6П-А-1 |
| Номинальное давление, бар/мПа | 700 / 70 |
| Производительность при давлении до 700 бар, л/мин | 0.6 |
| Производительность на холостом ходу до 20 бар, л/мин | 3.5 |
| Объем масляного бака, л | 8 |
| Мощность приводного двигателя, Вт | 750 |
| Напряжение питания двигателя, В | 380 |
| Масса без масла, кг | 25 |
| Габаритные размеры, мм | 480 х 310 х 240 |
| Рабочая жидкость | Масло всесезонное гидравлическое отфильтрованное марки "ВМГЗ" или аналоги |
