Подъемник GROST TOWER DRIVE BS 500-14 - простое понятное устройство и эксплуатация

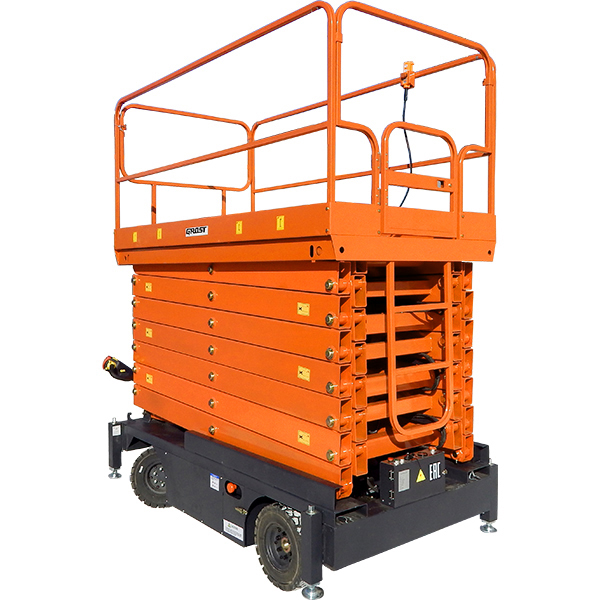

Самоходный подъёмник ножничного типа GROST Tower 500-14 – оборудование, предназначенное для подъема и спуска рабочих и необходимых инструментов весом до 0.5 т на высоту 14 метров. Устройства самоходных моделей GROST TOWER представляют собой самоходные сопровождаемые гидравлические подъемники ножничного типа, оснащенные платформой для подъема и опускания грузов и людей с инструментом, сообразно с максимальной высотой подъема и грузоподъемностью.

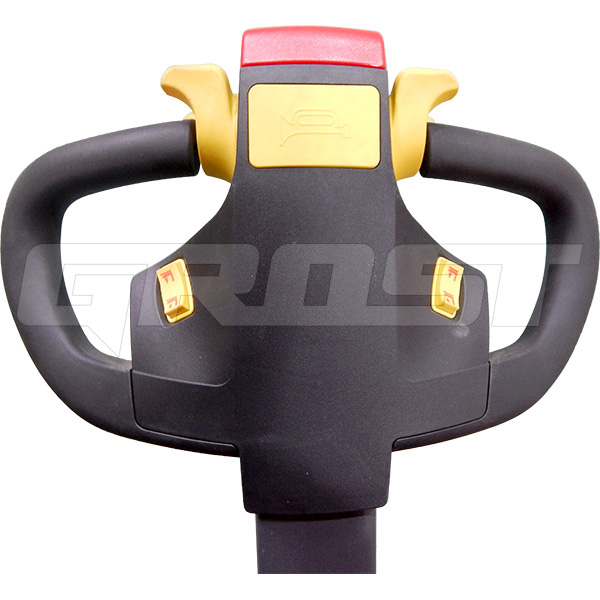

Горизонтальное транспортирование подъемника требует твердых, ровных и гладких полов с уклоном не более 10-15%. Самоходные версии Tower отличаются от несамоходных наличием системы электропривода колес и рукоятки управления (аналогичной сопровождаемым самоходным штабелерам). Данная модификация позволила получить легкость передвижения подъемника без существенных затрат.
Преимущества модели:
- Оснащены функцией электропривода, что обеспечивает легкость перемещения тяжелого подъемника и высокую маневренность в узких пространствах;
- Работают от тяговых аккумуляторов (АКБ), которые обеспечивают автономную работу подъемников на срок 6-8 часов;
- Трансформаторная схема зарядки обеспечивает возможность непрерывной работы, так как подъемник может работать в процессе зарядки;
- Простое понятное устройство и эксплуатация;
- Два пульта управления;
- Предпродажная подготовка подъемника.
Подъемник полностью соответствует требованиям ЕС по технической безопасности и удобству эксплуатации и изготовлен в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», ТР ТС 010/2011 О безопасности машин и оборудования.
Масляный насос, работающий от электромотора, подает масло под высоким давлением через клапанный блок в подъемный масляный цилиндр, что заставляет платформу медленно подниматься. Рабочее давление может регулироваться сливным клапаном в зависимости от нагрузки во избежание перегрузки или возникновения чрезмерного давления в системе. Для опускания платформы подается питание на электромагнитный клапан, он открывается, и гидравлическое масло под действием силы тяжести платформы поступает в клапанный блок, а затем в бак через регулируемый дроссельный клапан, что заставляет платформу медленно опускаться. В клапане применяется схема баланса давления, его закрытием и открытием может управлять только электромагнит, поэтому колебания нагрузки не будут влиять на стабильность подъема и спуска.
Технические характеристики
| Модель: | TOWER DRIVE BS 500-14 |
| Вид подъемника | Ножничный |
|
Тип перемещения
|
Самоходный |
| Высота подъема, мм | 14000 |
| Грузоподъемность, кг | 500 |
| Размер платформы, мм | 2500 x 1250 x 1100 |
| Транспортные габариты, мм | 2500 х 1250 х 2070 |
| Дорожный просвет, мм | 100 |
|
Опорный контур продольный х поперечный, мм
|
2850 х 2400 |
| Размер передних колес, мм | 430 x 110 |
| Размер задних колес, мм | 430 x 110 |
| Минимальный радиус поворота, мм | 3350 |
| Максимально преодолеваемый уклон, ° | 2 |
| Время подъема, с | 126 |
| Рабочее напряжение питания двигателя подъема, В | 48 |
| Мощность двигателя подъема, кВт | 3 |
| Кнопка аварийного отключения | Есть |
| Масса, кг | 2930 |
