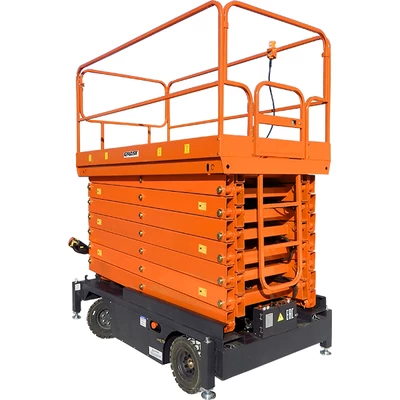

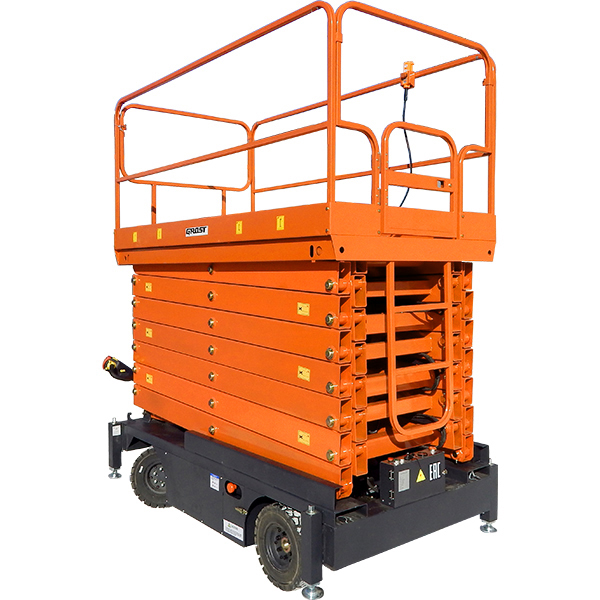

Подъемник GROST TOWER DRIVE 1000-10 - увеличенная номинальная грузоподъемность до 1000 кг

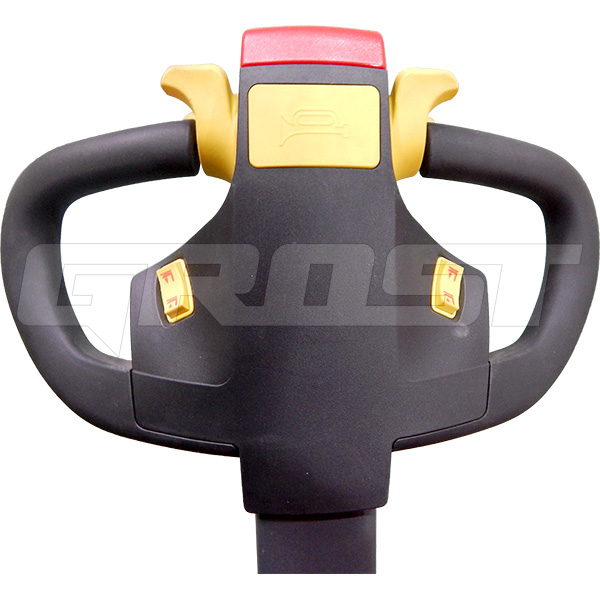

Устройства самоходных моделей GROST TOWER представляют собой самоходные сопровождаемые гидравлические подъемники ножничного типа, оснащенные платформой для подъема и опускания грузов и людей с инструментом, сообразно с максимальной высотой подъема и грузоподъемностью. Горизонтальное транспортирование подъемника требует твердых, ровных и гладких полов с уклоном не более 10-15%. Самоходные версии Tower отличаются от несамоходных наличием системы электропривода колес и рукоятки управления (аналогичной сопровождаемым самоходным штабелерам). Данная модификация позволила получить легкость передвижения подъемника без существенных затрат.
Подъемник полностью соответствует требованиям ЕAС по технической безопасности и удобству эксплуатации и изготовлен в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», ТР ТС 010/2011 О безопасности машин и оборудования.
Преимущества модели:
- Подъемник имеет выдвижную секцию платформы оператора, которая позволяет увеличить платформу на 800 мм в длину, что является значительным преимуществом при проведении определенных работ на подъемнике.
- Увеличенная номинальная грузоподъемность - до 1000 кг.
- Функция электропривода обеспечивает легкость передвижения подъемника.
- Работают от тяговых аккумуляторов (АКБ), которые обеспечивают автономную работу подъемников на срок 6-8 часов.
- Трансформаторная схема зарядки обеспечивает возможность непрерывной работы, так как подъемник может работать в процессе зарядки.
- Высокая маневренность в узких пространствах.

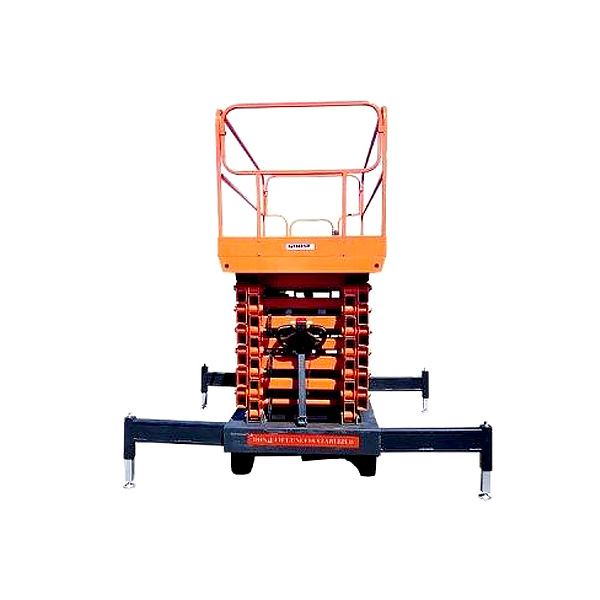

- Надежные выносные опоры (аутригеры).
- Большие колеса на протекторной литой резине.
- Два пульта управления.
Масляный насос, работающий от электромотора, подает масло под высоким давлением через клапанный блок в подъемный масляный цилиндр, что заставляет платформу медленно подниматься. Рабочее давление может регулироваться сливным клапаном в зависимости от нагрузки во избежание перегрузки или возникновения чрезмерного давления в системе.
Для опускания платформы подается питание на электромагнитный клапан, он открывается, и гидравлическое масло под действием силы тяжести платформы поступает в клапанный блок, а затем в бак через регулируемый дроссельный клапан, что заставляет платформу медленно опускаться. В клапане применяется схема баланса давления, его закрытием и открытием может управлять только электромагнит, поэтому колебания нагрузки не будут влиять на стабильность подъема и спуска.
Технические характеристики
| Модель: | TOWER DRIVE 1000-10 |
| Вид подъемника | Ножничный |
|
Тип перемещения
|
Самоходный |
| Высота подъема, мм | 10000 |
| Грузоподъемность, кг | 1000 |
| Грузоподъемность выдвижной части платформы, кг | 100 |
| Размер платформы, мм | 2500 (3300) x 1250 |
| Транспортные габариты, мм | 2558 х 1900 х 1220 |
| Дорожный просвет, мм | 100 |
|
Опорная площадь, мм
|
2560 х 2890 |
| Размер передних колес, мм | 360 x 100 |
| Размер задних колес, мм | 430 x 110 |
| Радиус поворота, мм | 4400 |
| Максимально преодолеваемый уклон, % | 10 |
| Время подъема, с | 120 |
| Тип аккумулятора | Тяговый |
| Напряжение, В | 48 |
| Мощность двигателя передвижения, кВт | 3.5 |
| Мощность двигателя подъема, кВт | 3 |
| Кнопка аварийного отключения | Есть |
| Масса, кг | 2810 |
Руководство по эксплуатации GROST TOWER DRIVE 1000-10
