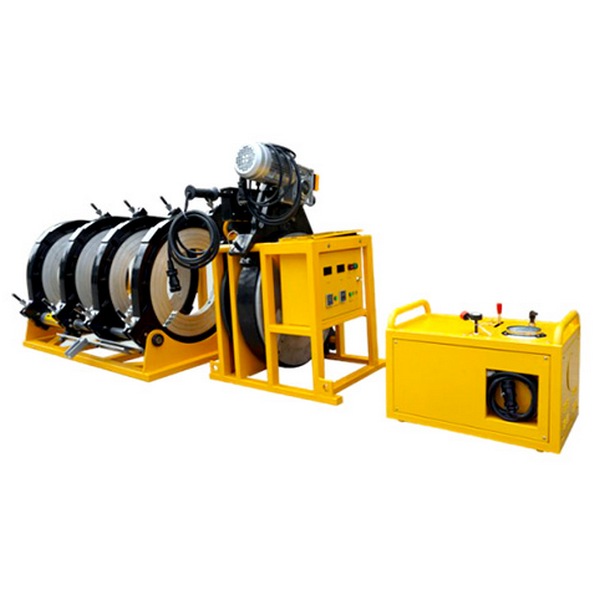

Аппарат для сварки полиэтиленовых труб МСПТ-630 - не уступает дорогим брендовым аппаратам
Аппарат МСПТ-630 является лучшим вариантом среди бюджетных аппаратов на рынке СНГ, а по соотношению цена/качество, возможно, лучшим среди всех предлагаемых аппаратов, так как обладает достаточно высоким качеством и изготовлен из качественных комплектующих, по функциональным возможностям превосходит многие аналоги, а по цене значительно дешевле европейских аналогов.
Идеальный вариант для тех, кто ценит качество, но не согласен переплачивать за бренд. Учитывая сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, можно с уверенностью говорить, что эта модель вне конкуренции.
Преимущества перед аналогами:
- собирается из комплектующих высокого качества;
- маслостанция защищена кожухом от загрязнения;
- установлена система поддержания точного давления при отключении гидронасоса;
- расширенный диапазон сварки;
- высокая ремонтопригодность, простота обслуживания;
- наличие запчастей и сервиса.
КОМПЛЕКТ ПОСТАВКИ:
- Центратор (позиционер) с четырьмя зажимами (хомутами) для фиксации свариваемых труб.
- Маслостанция (гидроблок) с блоком управления и разъемом для блока протоколирования, закрытая защитным кожухом, с гидроаккумулятором.
- Торцеватель с электроприводом для выравнивания торцов ПЭ труб перед процессом сварки.
- Электронагреватель (зеркало).

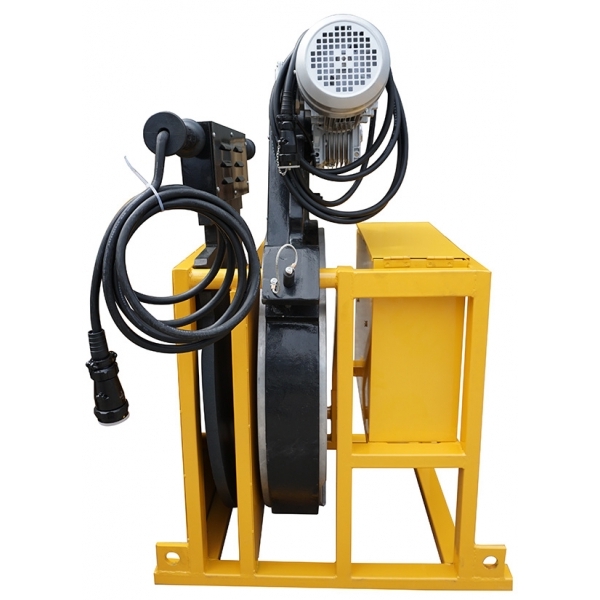

- Бокс (контейнер) для хранения и переноски электроторцевателя и электронагревателя.
- Гидравлические шланги с БРС для быстрого соединения центратора с маслостанцией.
- Редукционные вкладыши (полный комплект на все диаметры труб, указанные в ТХ).
- Болты для крепления вкладышей всех диаметров (полный комплект).
- Инструмент (гаечный ключ и шестигранник) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель).
Преимущества перед аналогами:
- Собирается из комплектующих высокого качества;
- Установлена система поддержания точного давления при отключении гидронасоса;
- Маслостанция защищена кожухом от загрязнения;
- Расширенный диапазон сварки;
- Высокая ремонтопригодность, простота обслуживания;
- Наличие запчастей и сервиса.
Основные узлы (составные части) МСПТ-630

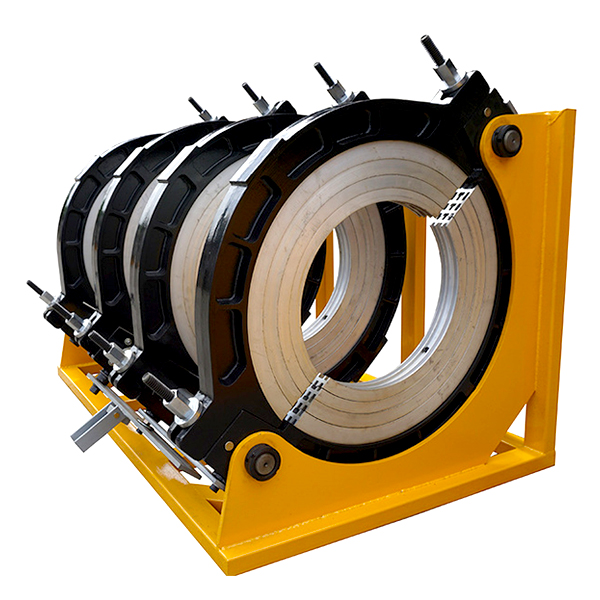

Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-расширенный диапазон сварки от 160 мм. до 630 мм; (опция)
-устройство отрыва нагревателя от труб;
-редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать; литые самофиксирующиеся (можно не использовать болты при частой смене вкладышей);
-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;

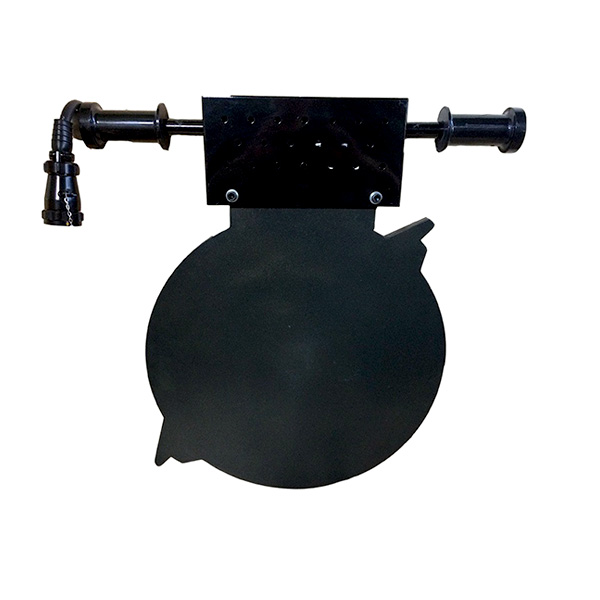

Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
-высокое качество сборки и простота конструкции;
-авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
-удлиненные кабели и рукава (РВД) для удобства работы 5 м. на аппаратах больших диаметров (у аналогов обычно 3,5 м);
Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-расширенный диапазон торцевания (160 - 630 мм); -(опция)
-удлиненный кабель питания 5 м.

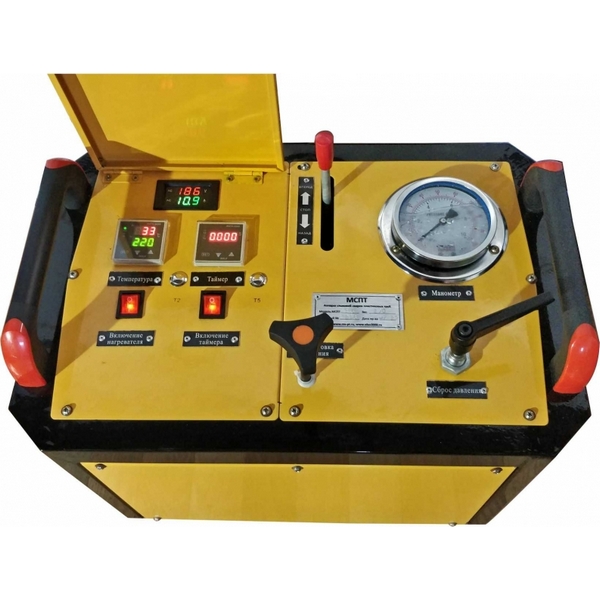

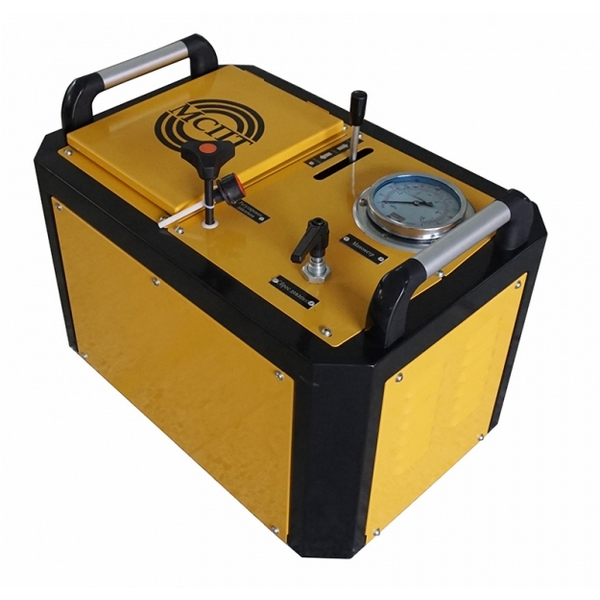

Маслостанция (Гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-компактные размеры и небольшой вес;
-металлический защитный кожух;
-возможность установки цифрового манометра;
-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
-разъём для подключения блока протоколирования;
-удлинённые рукава высокого давления (5 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
По дополнительному запросу аппараты комплектуются:
- фланцевый адаптер (зажим для втулок);

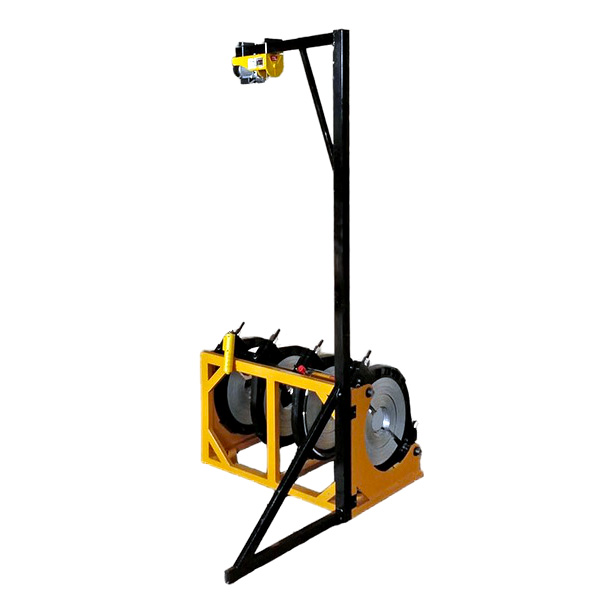

- кран-манипулятор (цены рассчитываются по запросу);
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики
| Модель: | МСПТ-630 |
| Материалы | PE, PP, PVDF* |
| Диаметры свариваемых труб | 315,355,400,450,500,560,630 |
| Температура окружающей среды | －15～+45°С (спецзаказ от -30 до +45 градусов) |
| Питание | 380V±10%, 50 Гц |
| Общая S сечения цилиндров | 23 см2 |
| Суммарная мощность электрооборудования | 12.2 кВт |
| Нагревательный элемент | 9.2 кВт |
| Привод торцевателя | 1.5 кВт |
| Гидравлический привод | 1.5 кВт |
| Максимальное давление | 160 бар |
| Объем масляного резервуара | 3 л |
| Макс. температура нагревательного элемента | 300°С |
| Общий вес, кг, нетто/брутто | 548/587 (3,56м3) |
| Транспортировочные габариты, мм | 1530х1100х1150, 318 кг. (1,94м3) 1500х1190х750, 217 кг. (1,34м3) 840х600х550, 52 кг. ( 0,28м3) |
* Полиэтилен / Полипропилен / Поливинилиденфторид
