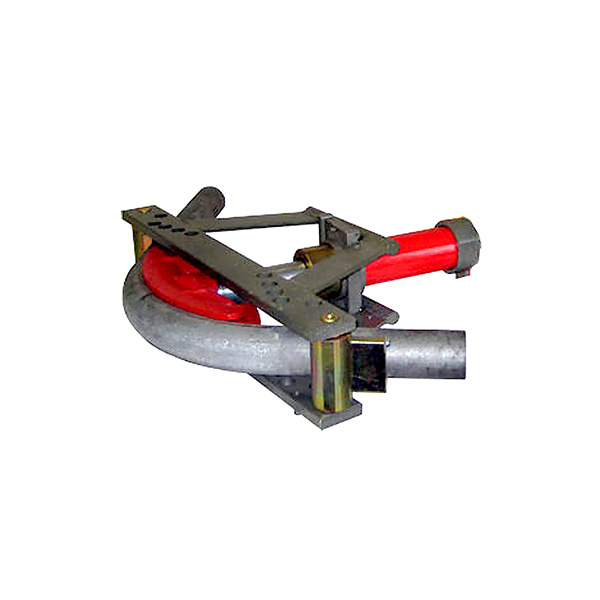

Трубогиб гидравлический Инстан ТПГ-2Н с внешним насосом НРГ700-0,7

Трубогиб гидравлический Инстан ТПГ-2Н - предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75

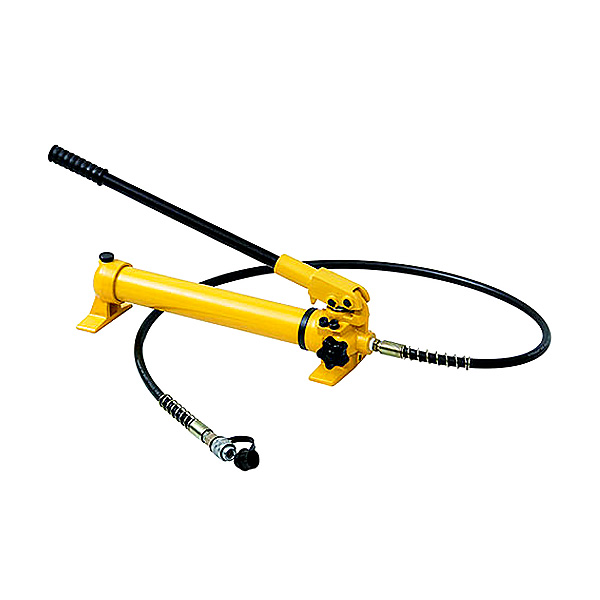

Трубогиб гидравлический ТПГ-2Н с внешним гидравлическим насосом НРГ 700-0,7 предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 2" (условный проход 50 мм).



Комплектность

Гидроцилиндр в сборе, шт	1
Траверса верхняя, шт	1
Траверса нижняя, шт	1
Упоры, шт	2
Гибочные шаблоны, шт
- с раздельными гибочными шаблонами, шт	7
- c комбинированным и раздельными гибочными шаблонами, шт	4
Ящик транспортировочный для трубогиба, шт	1
Ящик транспортировочный для насоса, шт	1
Втулка переходная, шт	1
Руководство по эксплуатации трубогиба, шт	1
Руководство по эксплуатации насоса гидравлического, шт	1

Технические характеристики

Модель:	ТПГ-2Н
Наибольшее усилие гидроцилиндра, Тс	10
Наибольший ход штока, мм	180
Усилие на ручке при максимальной нагрузке, кГс	40
Производительность, мм/мин	450
Габаритные размеры транспортировочного ящика трубогиба, мм	205 х 275х 680
Параметры гибочных шаблонов, dтр/R гибки, дюйм (мм)	3/8" (50), 1/2" (65), 3/4" (80), 1" (100), 1.25" (135), 2" (200)
Количество гибочных шаблонов в комплектации:
- с раздельными гибочными шаблонами, шт	7
- с комбинированным и раздельными гибочными шаблонами, шт	4
Масса трубогиба, кг	50
Масса насоса, кг	9

Подбор размера гибочного шаблона-сегмента

Условный проход (внутренний диаметр трубы) Дв		Наружный диаметр стальной бесшовной трубы Дн, мм	Минимальный радиус гиба трубы R, мм
дюйм	мм
3/8"	10	17	50
1/2"	15	21.3	65
3/4"	20	26.8	80
1"	25	33.5	100
1,25"	32	42.3	135
1,5"	40	48	150
2"	50	60	200
2,5"	65	75.5	260
3"	80	88.5	300
